斑点检测

斑点 是图像中与周围区域在属性（例如亮度、颜色）上不同的区域， 也可以称为 Blob ，该动作对图像中的 斑点 ，按照指定的条件进行筛选过滤。

• 查找圆或者椭圆就是从黑色背景中查找白色圆或者椭圆边缘。所以请记住，要找到的圆或者椭圆应该是白色的，背景应该是黑色的。

子流程

不支持

运行参数

• 图像

源图像。

• 阈值

通过使用从最小阈值开始对源图像进行阈值处理，将源图像转换为多个二值图像。这些阈值按 步长 递增， 直到最大阈值。

• 步长

相邻阈值之间的距离。

• 面积

范围，提取 斑点 的面积，按该设置的范围进行 斑点过滤。该参数默认不启用。

• 圆形度

范围，衡量 斑点 与圆的接近程度。比如：圆形 的圆度为 1，正方形 的圆度为 0.785。该参数默认不启用。

• 凸性比

范围，按凸性比进行过滤。凸性定义为（斑点 的面积/它的凸包面积，形状的凸包是完全包围该形状的最紧密的凸形。该参数默认不启用。

• 惯量比

范围，按惯量比（拉长比）进行过滤。对于圆，惯量比为 1，对于椭圆，惯量比为 0 到 1，对于直线，惯量比值为 0。该参数默认不启用。

输出

检测到 斑点 的矩形框，参考： RotatedRects。

脚本调用

import simple;

资源

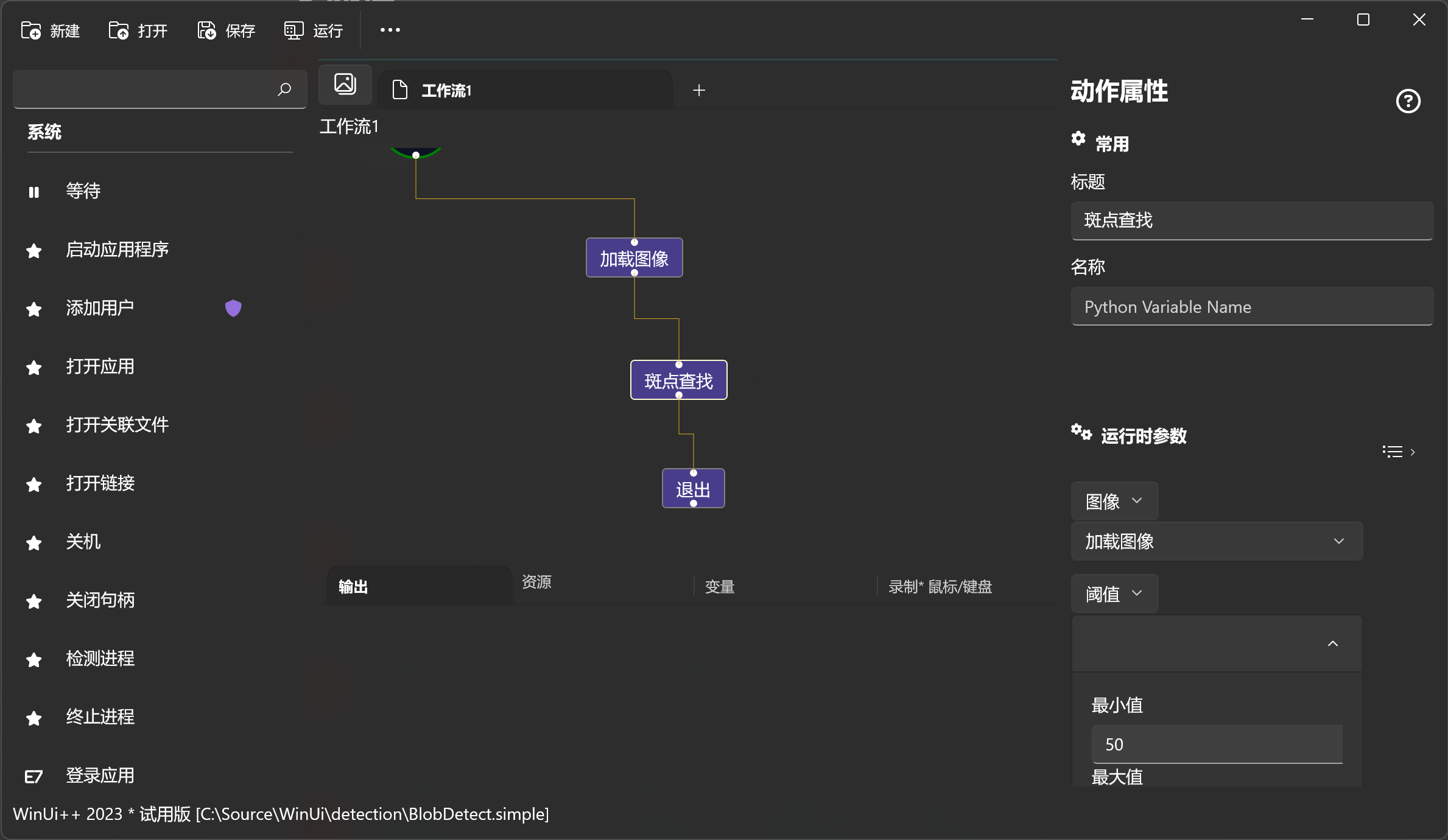

例子：https://github.com/shelllet/WinUi/blob/main/detection/BlobDetect.simple

版本变化

• 0.31

图像参数支持使用窗口类型。
