模板匹配

基于模板的简单的图像查找方法，通常用于查找较小的图像,或者特征比较少的图像。

  • 光照亮度不影响计算结果。

  • 常用于对象检测，例如在图像中查找特定的对象或图案。查找图像中的徽标、特定零件或任何其他定义的模式。

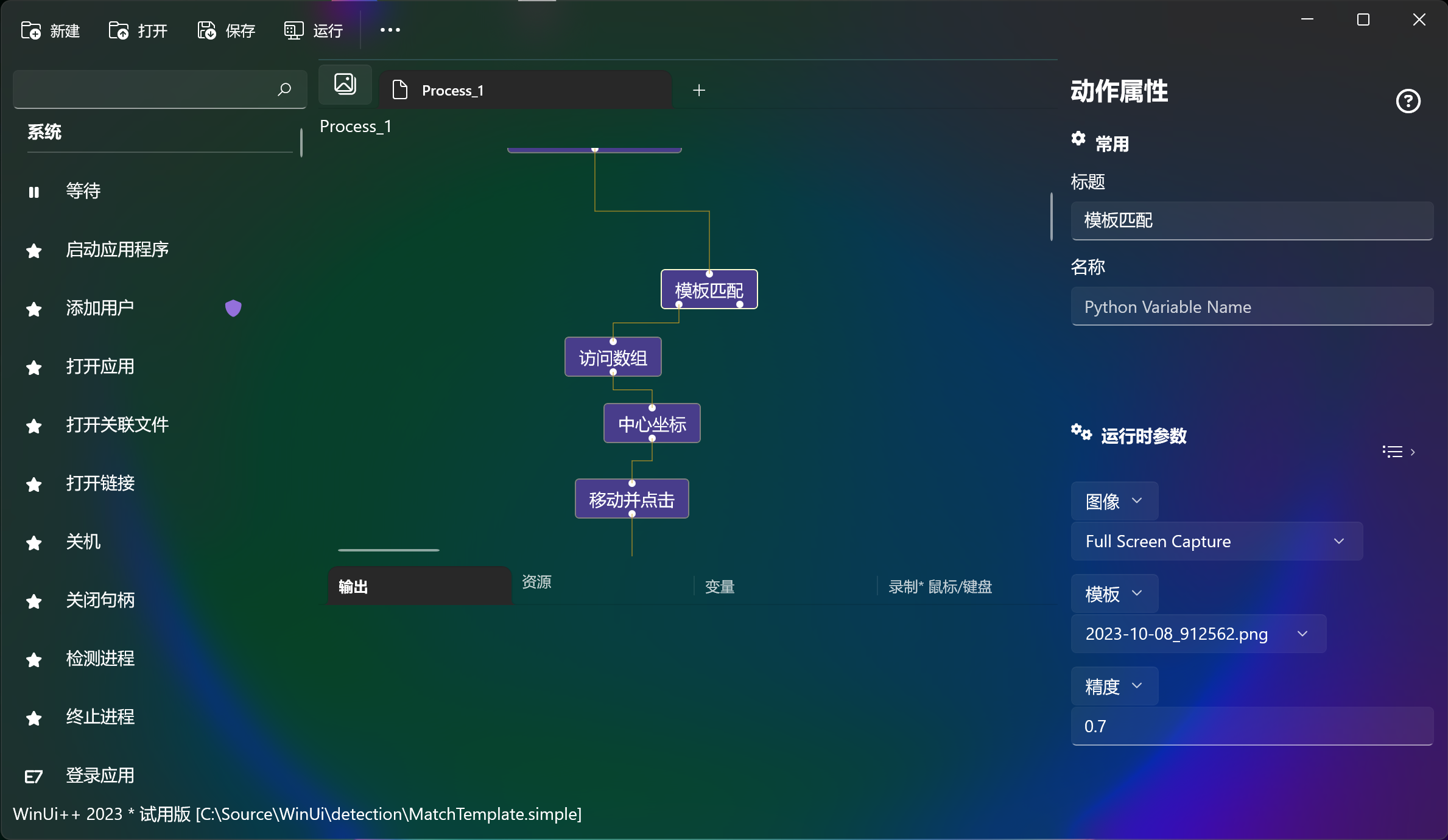

MatchTemplate

子流程​

不支持

运行参数​

  • 图像

源图像，从该图像上查找模板图像，可以是彩色图像。

  • 模板

要查找的图像，可以是彩色图像，不能比源图像大。

  • 精度

根据相似度进行过滤, 低于该值的认为不匹配。取值范围：(-1 ~ 1) ，1 表示完美匹配，-1 表示糟糕的匹配，0 表示没有任何相关性。

输出​

匹配到的位置，参考：DetectionResults

脚本调用​

import simple;

资源​

例子：https://github.com/shelllet/WinUi/blob/main/detection/MatchTemplate.simple

版本变化​

  • 0.31

图像参数支持使用窗口类型。
