形状匹配

该动作可以在一张图像上查找一个特定的形状。即使图像旋转，绽放也不会对该结果产生太大影响。

  • 为了获得更高的准确性，请使用二值图像，因此，在查找形状之前，请应用阈值或边缘检测进行预处理。
  • 要找到的形状应该是白色的，背景应该是黑色的。

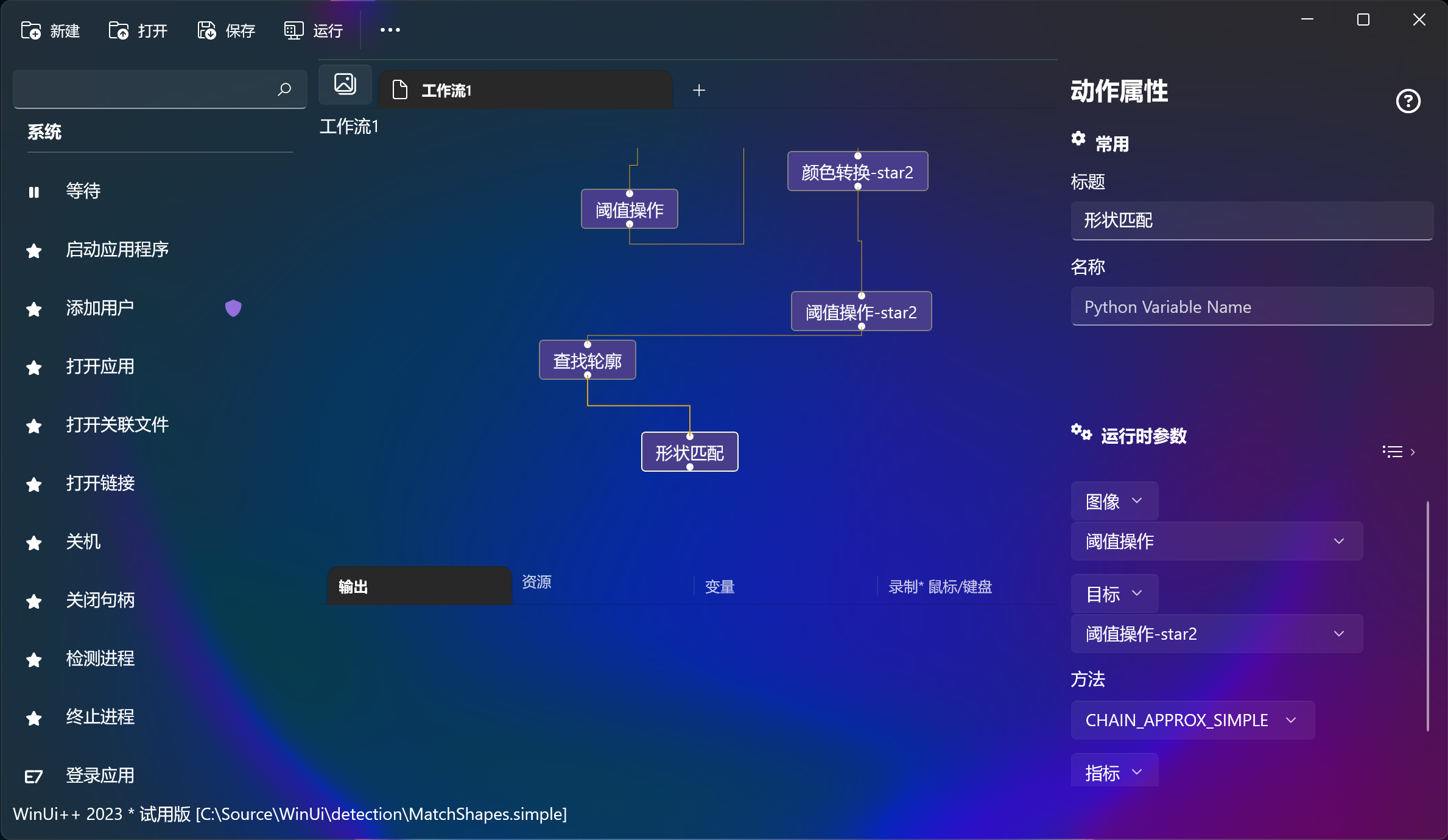

MatchShapes

子流程​

不支持

运行参数​

  • 图像

单通道图像，通常是二值化后的图像，从该图像上查找相应的目标形状。如果非单通道图像，则默认转换为灰度图像。

  • 目标

单通道图像，包含目标形状，通常是一张具有特定形状，二值化化后的图像。如果非单通道图像，则默认转换为灰度图像。

  • 方法

轮廓近似方法，可以参考：ContourApproximationMode。

  • 指标

根据相似性进行过滤。越低，表示匹配越好。0：表示完全匹配，低于该值的形状，会被认为是匹配的形状。

输出​

所有匹配到的形状的位置，可以参考DetectionResults

脚本调用​

import simple;

资源​

例子：https://github.com/shelllet/WinUi/blob/main/detection/MatchShapes.simple

版本变化​

  • 0.31

图像参数支持使用窗口类型。
